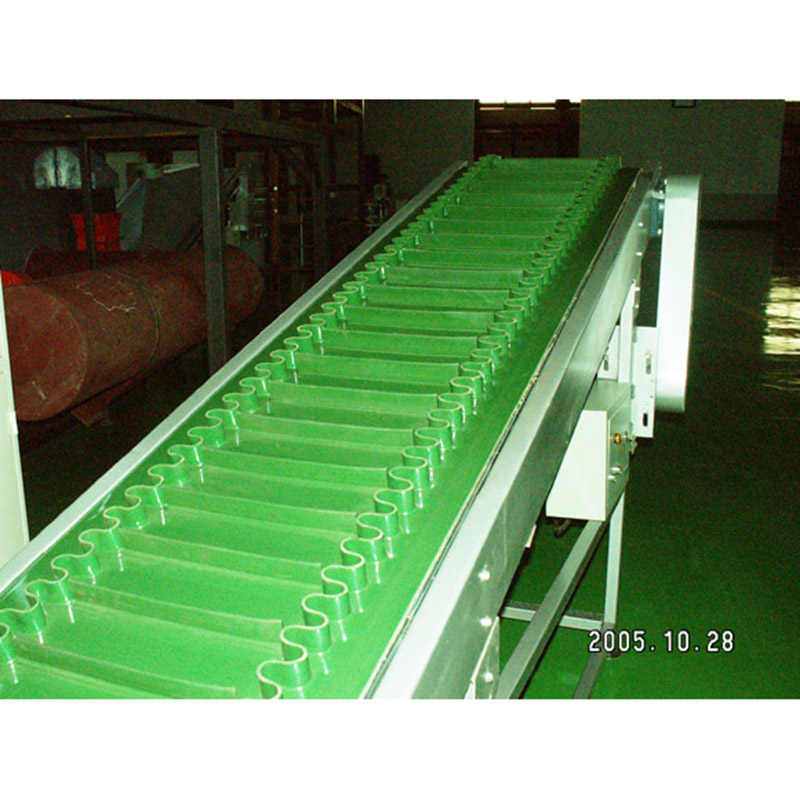

裙边皮带输送机其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式"裙边”, 在裙边之间又粘有强度和弹性的横隔板

组成匣形斗,使物料在斗中进行连续输送。裙边皮带输送机可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门，在环境温度为-19*C

~ +40°C范围内,输送堆积比重为0.5-2.5t/m3的各种散状物料。对于输送有要求的物料,如高温、具有酸、碱性、油类物质或有机溶

剂等成分的物料，需采用的挡边输送带。目前我厂 主要生产的裙边皮带输送机带宽分别为: B500、B650、 B800三种。 输送物料堆积

密度为0.5~ 2.5t/m3 ,工作环境温度为-19°C ~+40°C范围内。对于输送高温、酸碱、油类或有机溶剂等成分的物料,需采用的挡

边输送带材质,我公司可以根据您的需求来订做输送专用的裙边皮带输送机。

裙边皮带输送机主要用途:

1.裙边皮带输送机为-般用途的散状物料连续输送设备,采用的是具有波状挡边和横隔板的输送带。因此,特别适用于大倾角输送。

2.该机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业,在工作环境湿度为一15%C--+40°C的范围内输送堆积比

重为0.5- 2.5t/m3的各种散状物料。

3.对于输送有要求的物料,如:高温、具有酸、碱、油类物质或有机溶剂等成份的物料,需采用的输送带。

4.裙边皮带输送机输送倾角0° 90°范围内。

裙边皮带输送机整机布置形式:

为获得较好的受料和卸料条件,本机采用“Z"形布置形式。即设有上水平段、下水平段和倾斜段，并在 下水平段受料,在上水平段卸料。上

水平段与倾斜段之间采用凸弧形段机架连接,下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。

1.上水平段:为了适应不同的卸料高度的要求头架分为低头架(头架高度H0= 1000mm),中式头架(头架高度H0=1100 ~ 1500mm)和高式

头架(头架高度H0=1600 ~ 2000mm)。并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿(配用头架高度H0= 1000mm),

中式凸弧段机架和中式中间架支腿(配用头架高度H0=1100~ 1500mm),高式凸弧段机架和高式中间架支腿(配用头架高度H0=1600~

2000mm)。

2.倾斜段:无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角≥45°时,推荐采用I型

低式中间架支腿。

3.下水平段:下水平段采用低式中间架支腿。
